邯鄲裕泰化工集團人員定位系統項目
一、項目概述
裕泰集團是以能源化工產業為主導的企業集團，其中位于磁縣開發區的裕泰焦化、裕隆化工和裕泰燃?xì)猓鶎傥；髽I(yè)。集團以冶金焦、焦油、粗苯、天然氣等為主要產成品。
2020年10月10日，國家工信部和應急管理部聯合下發的《“工業互聯網+安全生產”行動計劃（2021-2023年）”》中，明確了重點企業安全生產管理需逐步提升安全生產數字化、網絡化、智能化水平的要求。《行動計劃》圍繞建設新型基礎設施、打造新型能力、深化融合應用、構建支撐體系等四個方面提出了重點任務，提出建設“工業互聯網+安全生產”新型基礎設施是建設基礎，圍繞人員、設備、生產、倉儲、物流、環境等構建工業互聯網的安全感知、監測、預警、處置、評估能力。
化工廠通常呈現出環境復雜，各類裝置設備、管道密集，金屬遮擋明顯等特點。同時，現場作業和巡檢人員分散，生產環境高危，亟需新一代定位信息技術，提供實時的、高精度的定位服務。通過網絡化連接、敏捷化響應和自動化調配，實現跨企業、跨部門、跨層級的協同聯動，加速風險消減和應急恢復，將安全生產損失降低到最小。
本次人員定位系統項目，是裕泰化工集團安全智能化物聯網管理和信息化系統的重要組成部分，是河北磁縣開發區樹立的行業標桿，也是當?shù)刂腔蹐@區的重要試點項目。
裕泰化工集團人員定位系統，作為安全智能化物聯網管理和信息化系統的核心組成部分，深化工業互聯網和安全生產的融合應用，與物聯網技術、機器視覺AI算法等一系列新的信息技術聯動，提供從靜態分析向動態感知、事后應急向事前預防、單點防控向全局聯防的安全生產管理新形態。
二、項目需求
廠區現場廠房車間、工藝裝置、管道設施缺乏可視化展示的設備參數，管理方式傳統，缺乏智能化管理手段，信息流不直觀。
廠區人員分散，無法掌握人員實時位置，無法對人員串崗、睡崗、脫崗行為進行管理，無法實時掌握人員的軌跡，不利于應急管理要求。
無活動軌跡分析，各類人員管理缺少數據支撐，不利于事件追溯。
傳統的視頻監控、門禁等信息技術手段脫離空間地理（位置）信息，調取查看不方便，無法滿足新一代安全生產管理要求，無法實現安全生產全過程、全要素、全產業鏈的連接和監管。
三、針對性人員定位解決方案
根據裕泰化工現場需求和政策要求，建設基于新一代物聯網定位技術的建設目標如下：
利用數字化技術對裕泰化工的焦化廠、裕隆化工、燃?xì)馊齻€廠區建模，實現人員行為管理數字化、可視化、信息化。
采用UWB高精度定位技術對定位區域的人員進行實時位置跟蹤，在一張圖上實現定位、電子圍欄、視頻等管理，提供應急響應、應急救援和應急疏散的精確位置信息。
獲取人員實時位置信息及對安全事件過程進行追溯，包括歷史軌跡查詢，具備有力的人員安全事故調查分析能力。
北京全跡科技有限公司提供的UWB高精度定位解決方案，作為裕泰安全智能化管控平臺的技術基礎，面向平臺需求提供了人員精準定位、人員軌跡查詢、電子圍欄、巡檢管理、緊急SOS求救定位、視頻聯動、緊急情況一鍵撤離告警等功能，為平臺賦予了安全感知、預警及處置的安全生產新能力。

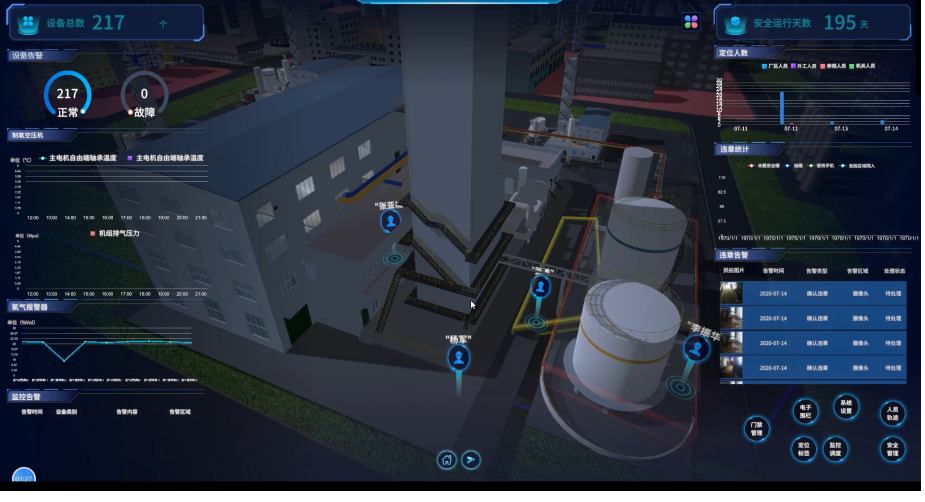

3.1人員定位實時監測
系統通過數字孿生的方式實時顯示監控區域內人員的位置，并提供人員、物資、車輛的數量，以及定位標簽的電量等信息。
通過人員查詢功能，點擊查看人員的實時軌跡和身份信息詳情，還可聯動附近攝像頭調取視頻畫面。
地圖中顯示不同顏色或形狀的標簽代表不同組別和角色，如：巡檢員、作業人員、訪客等。
地圖可以在2D界面和3D實景界面自如切換。
針對化工分層場景，可以實現對具體樓層定位的需求。

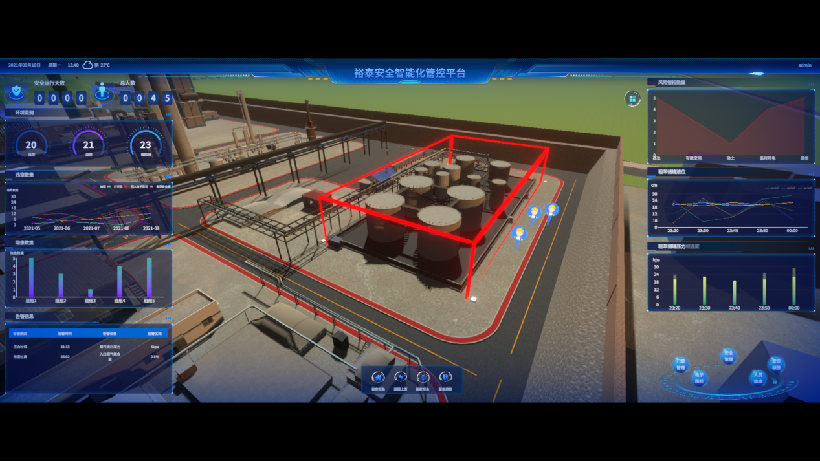

3.2電子圍欄
通過自主增刪改繪制電子圍欄，實現不同空間的區域管控，支持不同顏色繪制不同分級危險區域，支持異形圍欄隨意繪制。
通過標簽分組管理，支持不同組別權限進出圍欄限制，實現黑白名單應用管理。
進出圍欄記錄信息，并對無權限人員進出圍欄提供告警，如：非法入侵、非工作時間長時間停留、工作時間危險監護人員擅自離開等多種管理策略。
提供電子圍欄2D界面和3D界面繪制功能，無需單獨配置。
通過區域電子圍欄實現智能考勤，巡檢、作業、臨時訪客的線上審批聯動，實現巡檢、作業人員的到崗到位管理，訪客出入?yún)^(qū)域管理。

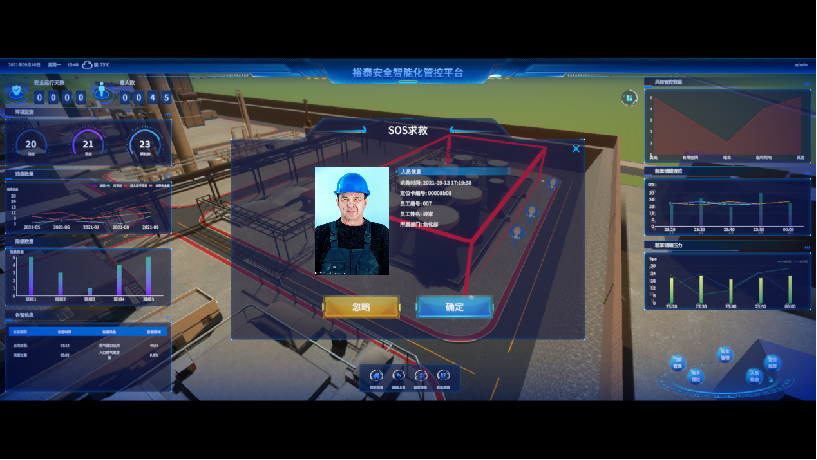

3.3一鍵求助
提供的定位標簽卡具有SOS求救功能，人員遇到緊急情況，按下定位標簽上的一鍵報警按鈕，及時發出求救信號，監控人員首先發現遇險人員的實時精確位置，并通過聯動的視頻畫面，判斷是否進行救助。
3.4一鍵撤離
緊急情況下，如需將現場作業人員全部撤離時，管理人員可通過平臺向該區域現場人員一鍵發起撤離信號，定位工卡將同時發出蜂鳴和振動，提醒全員撤離，防止人身傷亡事故不斷擴大。
3.5實時、歷史軌跡查詢
系統可以記錄、回放、審查任意人員在任意時刻的位置和運動軌跡動態情況，與此同時調出軌跡經過的視頻監控等信息。可倍速播放便于快速回溯。
支持選定區域內的經過歷史查詢，對特定時間段內經過該區域的人員進行查看，對某一件事的發生進行追溯和綜合分析。

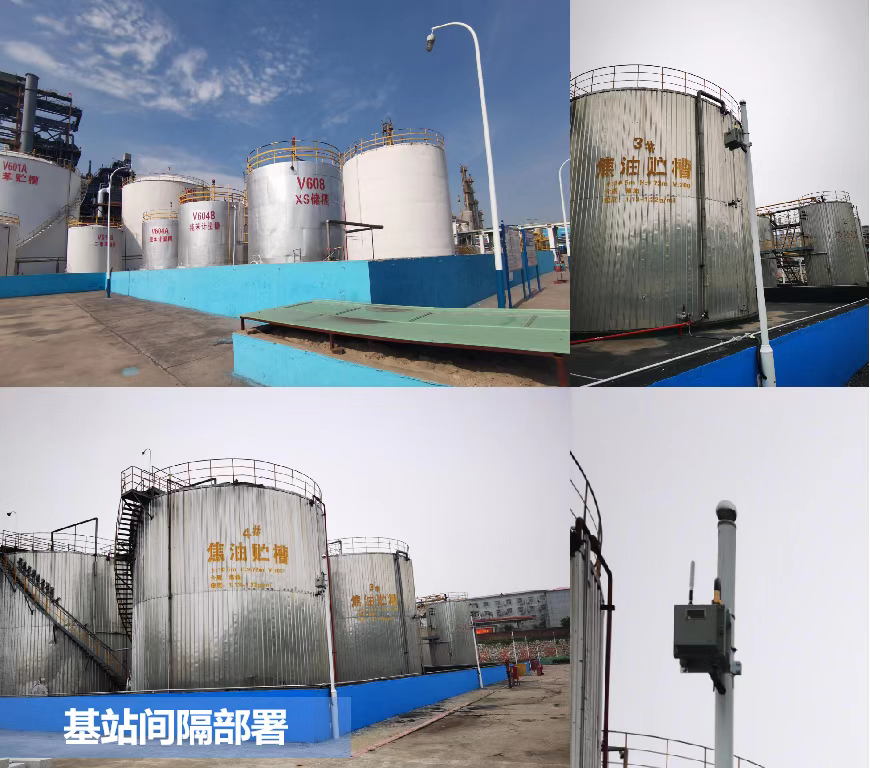

3.6現場施工
面向裕泰化工廠區復雜環境和施工環境要求，通過定制支架安裝在廠區立桿和側壁。安裝方式如下圖：
四、裕泰化工人員定位方案所取得的效益（經濟效益、管理效益、社會效益等）
通過UWB高精度定位技術實時獲取人員位置信息，建立可視化智能管控平臺，實現安全管理智能化，助力降本增效和應急指揮決策。
深入挖掘地理信息價值，通過新一代實用的物聯定位技術，提供安全風險的迅速識別、分級管理和實時軌跡監控等手段，提升安全管控效率。
增強動態感知能力、提高安全事件事前預防、全局聯防能力。
作為河北磁縣開發區重點企業試點項目，它表明裕泰化工在由傳統產業向數字化轉型的發展道路上又邁出了堅實的一步，同時為開發區打造智慧園區、樹立標桿提供了極具價值的示范案例。
